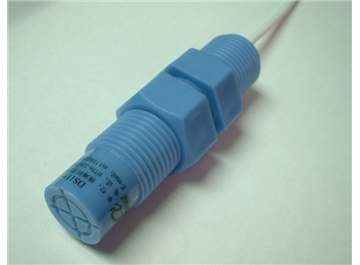

DS11-2 称重开关

一、简介
该称重开关是为测量电梯的载荷而使用特殊技术专门设计,能为电梯控制系统提供载荷开关量信号。
二、技术参数
输入电压:DC 15-30V     输出方式:集电极开路和射极开路
最大驱动电流:50mA    作用距离:≤10mm
三、称重开关的安装说明(见图1)
DS11-2称重开关和圆磁钢配合使用,安装方法参照图1(本示意图为绳头组合处的安装示意图)。当称重开关安装在轿厢底部时,安装方法与此类似。多只称重开关时,可提供超载,满载,轻载信号,各开关与圆磁钢的间距不同。   注意:磁钢标记点一面要与开关相对。















四、称重开关和控制器的接线说明(见图2)

 电源:                信号输出:
红:V+(DC15-30V)   黄:输出高电压(常用于共阳电路)
黑:V-(GND)         绿:输出低电压(常用于共阴电路)
当开关指示灯亮时:黄色线输出高电压;绿色线输出低电压
